Эксплуатация ПРГ (пунк редуцирования газа)

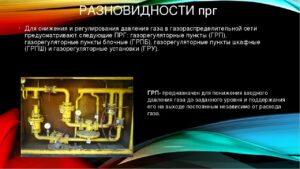

ПРГ- Это общее название всех без исключения ГРУ, ГРП, ГРПБ, ШРП, ШПРГ, и. т. д.

На каждые ГРП и ГРУ предприятие газового хозяйства (эксплуатационная организация) прежде всего составляет паспорт, содержащий основные характеристики оборудования, средств измерения и помещения. В ГРП (ГРУ) вывешивают технологические схемы, инструкции по эксплуатации, технике безопасности а также пожарной безопасности.

Выходные давления газа в ГРП (ГРУ) регулируют в соответствии с установленными режимами давления в газовой сети у потребителей.

Использование в ГРП (ГРУ) обводной линии (байпаса) допускается только на время, необходимое для ревизии и ремонта регуляторов давления или арматуры. В течение всего времени работы обводной линии в ГРП (ГРУ) безусловно должен находиться дежурный, который вручную регулирует давление газа на выходе.

При эксплуатации ГРП (ГРУ) результаты ревизий (ремонтов) оборудования, связанных с заменой деталей и узлов оборудования прежде всего заносятся в паспорт ГРП (ГРУ). О всех других работах делают записи в эксплуатационном журнале установленной формы. Где указывают нарушения нормальной эксплуатации оборудования ГРП (ГРУ) а также работы по устранению их причин.

Техническое обслуживание как правило, начинается с осмотра технического состояния (обхода). Проверки параметров срабатывания предохранительных запорных и сбросных клапанов.

Установлена следующая периодичность обслуживания: ГРП высокого давления с регулирующими клапанами типов НЗ и НО — круглосуточное наблюдение;

• обход прочих ГРП (ГРУ) без телемеханики — не реже 1 раза в 2 дня, с телемеханикой — не реже 1 раза в 7 дней;
• техническое обслуживание и регулировка ГРП (ГРУ) — не реже 6 раз в год;
• ревизия оборудования — не реже 1 раза в год.

Качество технического обслуживания ГРП (ГРУ) проверяют в следующие сроки:

• обхода ГРП и ГРУ — 2 раза в месяц; ревизии оборудования — 1 раз в год;
• технического обслуживания и регулировки оборудования — 2 раза в год. Результаты проверки заносятся в эксплуатационный журнал.

При оснащении системы газоснабжения города средствами телемеханики (телеизмерения и телесигнализации) обход телемеханизированных ГРП, а также нетелемеханизированных, но работающих в одной системе с телемеханизированными, производится в сроки, определяемые инструкцией по эксплуатации системы телемеханики, но не реже 1 раза в 7 дней.

Эксплуатация ГРП пропускной способностью свыше 50 м³/ч

При эксплуатации ГРП с номинальной пропускной способностью регулятора свыше 50 м³/ч должны выполняться следующие работы, если изготовителем не исключены отдельные виды работ или предусмотрена большая периодичность их проведения:

осмотр технического состояния (обход) в сроки, как правило устанавливаемые производственной инструкцией;

проверка параметров срабатывания предохранительных запорных и сбросных клапанов — не реже одного раза в 3 мес.; а также по окончании ремонта оборудования;

• техническое обслуживание — не реже одного раза в 6 мес.;
• текущий ремонт — не реже одного раза в 12 мес.;
• капитальный ремонт — при замене оборудования, средств измерений, ремонте отдельных элементов здания, систем отопления, вентиляции, освещения — на основании дефектных ведомостей, составленных по результатам технических осмотров и текущих ремонтов.

Осмотр технического состояния и текущий ремонт ГРП с пропускной способностью регулятора свыше 50 м³/ч прежде всего должен проводиться по графикам в сроки, обеспечивающие безопасность и надежность эксплуатации, утвержденным техническим руководителем эксплуатирующей организации.

Техническое состояние ГРП

При осмотре технического состояния ГРП с пропускной способностью регулятора свыше 50 м³/ч должны выполняться: проверка по приборам давления газа до и после регулятора, перепада давления на фильтре, температуры воздуха в помещении (шкафу), если предусмотрено их отопление, отсутствия утечки газа с помощью мыльной эмульсии или прибором;

• контроль за правильностью положения молоточка и надежности сцепления рычагов предохранительного запорного клапана;
• смена картограмм регистрирующих приборов, а также прочистка и заправка перьев, завод часового механизма. Установка пера на «нуль» — не реже одного раза в 15 дней;
• проверка состояния и работы электроосвещения, вентиляции, системы отопления. Визуальное выявление трещин и неплотностей стен, к примеру отделяющих основное и вспомогательное помещения ГРП;
• внешний и внутренний осмотр здания ГРП, при необходимости — очистка помещения и оборудования ГРП от загрязнений.

При оснащении систем газоснабжения городских и сельских поселений средствами АСУ ТП РГ. Технический осмотр ГРП должен производиться в сроки, определяемые инструкцией по эксплуатации систем телемеханики; но не реже одного раза в месяц.

Техническое обслуживание ГРП

При техническом обслуживании ГРП с пропускной способностью регулятора свыше 50 м³/ч должны выполняться работы, предусмотренные при осмотре технического состояния, а также: проверка работоспособности и герметичности запорной арматуры и предохранительных клапанов;

• проверка плотности всех соединений и арматуры, устранение утечек газа, осмотр и очистка фильтра;
• определение плотности и чувствительности мембран регулятора давления и управления;
• продувка импульсных трубок к контрольно-измерительным приборам, а также предохранительному запорному клапану и регулятору давления;
• проверка параметров настройки запорных и сбросных клапанов.

Текущий ремонт ГРП

При ежегодном текущем ремонте ГРП с пропускной способностью регулятора свыше 50 м³/ч должны выполняться работы, предусмотренные при техническом обслуживании, а также: разборка регуляторов давления, предохранительных клапанов с очисткой их от коррозии и загрязнений, проверка плотности клапанов относительно седла, состояние мембран, смазка трущихся частей, ремонт или замена изношенных деталей, проверка надежности креплений конструкционных узлов, не подлежащих разборке;

• разборка запорной арматуры, не обеспечивающей герметичность закрытия;
• ремонт строительных конструкций;
• проверка и прочистка дымоходов ГРП — один раз в год перед отопительным сезоном;
• ремонт системы отопления ГРП — один раз в год перед отопительным сезоном.

Если заводом-изготовителем установлен иной состав работ и периодичность их проведения. То работы выполняются в соответствии с инструкцией по эксплуатации завода-изготовителя.

Капитальный ремонт ГРП

К капитальному ремонту ГРП с пропускной способностью регулятора свыше 50 м³/ч относятся работы по:

• ремонту здания (конструктивных элементов) и его инженерного оборудования (освещения, вентиляции, отопления);
• ремонту и замене устаревшего и изношенного оборудования или отдельных его узлов и частей.

Эксплуатация ШРП пропускной способностью до 50 м³/ч

При эксплуатации ШРП с пропускной способностью регулятора до 50 м³/ч должны выполняться:

осмотр технического состояния, совмещенный с техническим обслуживанием, — не реже одного раза в 12 мес.;

текущий и капитальный ремонт — по мере необходимости. При выполнении технического обслуживания (совмещенного с осмотром технического состояния) ШРП с пропускной способностью регулятора до 50 м³/ч должны выполняться следующие виды работ, если иной порядок не установлен заводом- изготовителем:

Техническое состояние, обслуживание ШРП

• внешний осмотр оборудования, при необходимости — очистка его от загрязнений;
• проверка по прибору величины давления газа после регулятора, засоренности фильтра и при необходимости его прочистка;
• проверка величины параметра срабатывания предохранительного запорного клапана;
• и проверка отсутствия утечек газа, при выявлении — их устранение.

Газ по обводному газопроводу; (байпасу) допускается подавать только в течение времени, необходимого для ремонта оборудования и арматуры. Работа должна выполняться бригадой рабочих как правило в составе не менее двух человек под руководством специалиста.

Перепад давления газа на фильтре в результате не должен превышать величины, установленной заводом-изготовителем.

Неисправности оборудования ГРП безусловно устраняют специально обученные слесари под руководством мастера. Такие неисправности; как утечка газа, к тому же самопроизвольное повышение или понижение выходного давления. Устраняют работники аварийных бригад немедленно после получения заявки от слесарей по обслуживанию подземных газопроводов.

Надзор за работой ГРП (ГРУ) предприятий осуществляет дежурный персонал этих предприятий. Или газовое хозяйство по договору с предприятиями.

Текущий ремонт ШРП

При текущем ремонте оборудования ГРП (ГРУ) к примеру разбирают регуляторы давления, предохранительные клапаны, фильтры, запорную арматуру, заменяют или ремонтируют изношенные части и детали;

• проверяют ход и плотность закрытия задвижек и предохранительных клапанов, плотность всех соединений и арматуры при помощи мыльной эмульсии;
• смазывают трущиеся части и перенабивают сальники;
• продувают импульсные трубки;
• проверяют плотность прилегания к седлу клапана регулятора давления и пилота;
• определяют плотность и чувствительность мембраны регулятора давления и пилота;
• проверяют работу и настройку предохранительных устройств (запорных и сбросных).

Разборка и очистка кассеты фильтра во избежание воспламенения к примеру должны производиться при техническом обслуживании вне помещения ГРП (ГРУ). В местах, удаленных от легковоспламеняющихся веществ и материалов.

Настройка и проверка параметров срабатывания предохранительных клапанов допускается с помощью регулятора давления. Если верхний предел их срабатывания не превышает 0,003 МПа.

Запорно-предохранительные клапаны настраивают на верхний предел срабатывания, равный заданному рабочему давлению газа на выходе из регулятора плюс 25 % рабочего давления. Нижний предел срабатывания запорно-предохранительных клапанов устанавливают 0,4 кПа. При низком давлении газа и 3 кПа — при среднем.

Сбросные предохранительные клапаны настраивают на сброс при давлении, равном рабочему за регулятором плюс 0,25 %. При низком давлении и плюс 15 % рабочего давления — при среднем и высоком.

При разборке оборудования отключающие устройства должны быть закрыты. На границах отключаемого участка устанавливаются заглушки, рассчитанные на максимальное входное давление газа.

Для удобства установки заглушек при монтаже газопроводов должны предусматриваться фланцевые соединения для установки поворотной или листовой заглушки с приспособлением для разжима фланцев и токопроводящей перемычкой.

Техническое обслуживание и текущий ремонт оборудования газорегуляторных пунктов с гарантированным сроком эксплуатации производятся в соответствии с паспортом завода-изготовителя. По истечении гарантийного срока это оборудование проходит сервисное обслуживание.

После проверки и настройки оборудования и устранения неполадок проверяют плотность всех соединений. При обнаружении утечек газа определяют места утечек и принимают меры по их немедленному устранению.

Результаты текущего ремонта заносят в паспорт ГРП (ГРУ).

Текущий и капитальный ремонт здания ГРП

При текущем ремонте здания ГРП, который проводят по мере необходимости, проверяют и чистят дымоходы и ремонтируют системы отопления, включая отопительные установки (1 раз в год перед отопительным сезоном).

При капитальном ремонте ГРП (ГРУ) ремонтируют и заменяют пришедшие в негодность средства измерения, регуляторы давления, предохранительные клапаны (узлы), а также ремонтируют здание ГРП.

Дежурство при ремонте ГРП

Во время выполнения ремонтных работ в помещении ГРП прежде всего должен быть организован непрерывный надзор с улицы через открытую дверь. В результате этого из бригады ремонтных рабочих назначается дежурный, который обязан:

• неотлучно находиться у входа в помещение ГРП;
• держать связь с работающими в помещении а также наблюдать за их состоянием;
• не допускать курения и открытого огня около ГРП;
• быть готовым к оказанию помощи работающим, а в случае необходимости вызвать скорую помощь, полицию и о случившемся сообщить администрации газового хозяйства;
• следить, чтобы шланги противогазов были без переломов, а открытые концы их — расположены снаружи здания с наветренной стороны на расстоянии не менее 5 м от ГРП и закреплены.

При наличии в помещении газа принимают меры к его проветриванию или вентилированию. В этих случаях вход в помещение разрешается только в противогазах.

В случае необходимости подтягивания болтов, фланцев, сальников или резьбовых соединений газопроводов среднего и высокого давления в ГРП давление газа в ремонтируемых участках газопроводов предварительно снижают в соответствии с производственной инструкцией.

А также в помещении ГРП запрещается курение и разведение огня. Об это на видном месте снаружи и внутри помещения вывешивают предупредительные надписи «Огнеопасно».

Газосварочные и другие работы, как правило связанные с применением открытого огня, на ГРП разрешаются в исключительных случаях под непосредственным руководством инженерно-технического работника по специальному плану, утвержденному главным инженером предприятия газового хозяйства. При появлении в помещении ГРП газа работы с применением огня немедленно прекращают и возобновляют их в результате устранения утечки и последующего анализа пробы воздуха, подтверждающего отсутствие газа в помещении.

Ремонт электрооборудования ГРП и смену перегоревших электроламп выполняют при отключении напряжения.
